LM63625-Q1 的特性

符合面向汽车应用的 AEC-Q100 标准
- 器件温度等级 1：–40°C 至 +125°C 环境工作温度范围
提供功能安全
- 可帮助进行功能安全系统设计的文档
支持汽车系统要求
- 输入电压范围：3.5V 至 36V28V36V（WSON 封装），36V（HTSSOP 封装）
- 最短导通时间很短，只有 50ns
- Section 9.2.5良好的 EMI 性能假随机扩频符合 CISPR 25 标准
- 23µA 的低工作静态电流
- 结温范围：–40°C 至 +150°C
很高的设计灵活性
- 引脚可选 VOUT：3.3V、5V、可调节1V 至 20V
- 引脚与 LM63610/LM63615/LM63625/LM63635（1A、1.5A 或 2.5A3.25A）兼容

小解决方案尺寸

最小尺寸为：10mm x 10mm（2.5A、2.2MHz），采用 WSON 封装
高度集成的解决方案
低组件数

LM63625-Q1 的说明

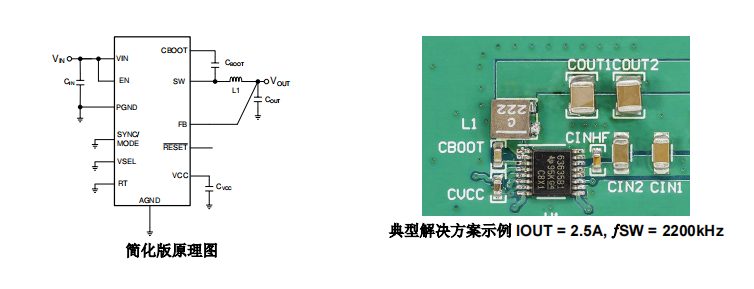

LM636x5D-Q1LM63635D-Q1SN63635-Q1 稳压器是一款简单易用的同步降压直流/直流转换器，适用于条件严苛的汽车类应用。LM636x5D-Q1LM63635D-Q1SN63635-Q1 能够使用高达 36V28V32V 的输入电压来驱动高达 1.5A 或 2.5A3.25A 的负载电流。该转换器以较小的解决方案尺寸提供出色的轻载效率和输出精度。RESET 标志和精密使能端之类的特性可以为各种应用提供灵活且易于使用的解决方案。轻负载时的自动频率折返可以提高效率，同时维持严格的负载调节。

此器件通过集成技术消除了很多外部组件，并提供专为实现简单 PCB 布局而设计的引脚排列方式。保护特性包括热关断、输入欠压锁定、逐周期电流限制和断续短路保护。LM636x5D-Q1SN63635-Q1LM63635D-Q1 可采用带 PowerPAD 的 HTSSOP 16 引脚电源封装和 WSON 12 引脚电源封装。对于 WSON 封装选项，关键引脚之间有 NC 引脚，可关联器件引脚的故障模式和影响分析 (FMEA) 结果。采用 HTSSOP 16 引脚电源封装（具有 PowerPAD）和 WSON 12 引脚电源封装。
