ISL3177EIBZ-T SOIC-8 接口 IC 价格漂亮

说明

      瑞萨斯ISL317xE采用±15kV IEC61000 ESD保护，3.3V供电的单台收发器，同时满足RS-485和RS-422的平衡通信标准。这些设备具有非常低的总线电流（+125µA/-100µA），所以它们向RS-485总线提供了一个真正的“1/8单位负载”。这允许在网络上使用多达256个收发器，而不违反RS-485规格的32个单位的最大负载，也不使用中继器。例如，在远程公用事业仪表读数系统中，每个仪表读数使用RS-485网络路由到集中器，因此高允许的节点计数使所需的中继器的数量最小化。

     接收器（Rx）输入具有“完全故障安全”设计，如果Rx输入是浮动的，短路的，或终止但未驱动时，确保逻辑高Rx输出。热插头电路确保Tx和Rx输出保持在高阻抗状态，而电源稳定。

    ISL3170E到ISL3175E利用旋转率限制驱动器，减少EMI，并减少在多滴和多点应用中不当端接传输线路或未端接存根的反射。旋转率限制版本还包括接收机输入滤波，以增强在存在慢输入信号时的噪声免疫。

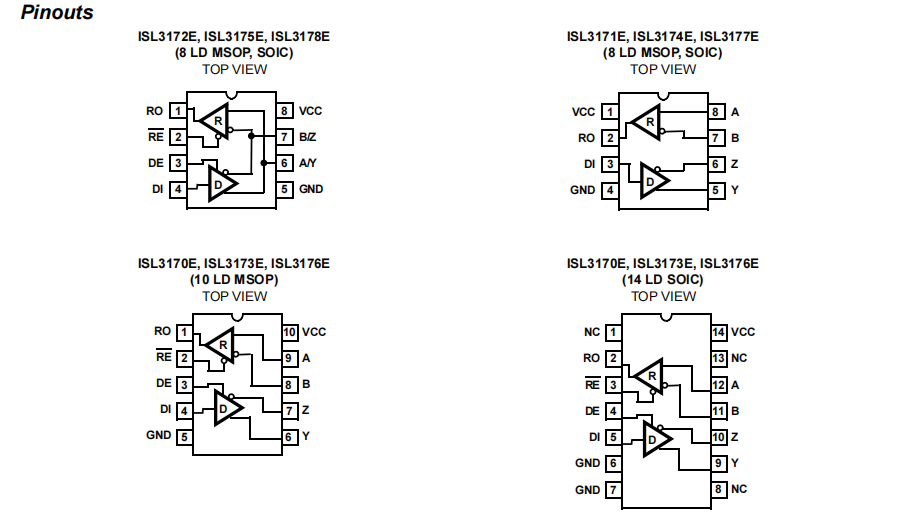

    ISL3170E、ISL3171E、ISL3173E、ISL3174E、ISL3176E和ISL3177E配置为全双工（单独的Rx输入和Tx输出引脚）应用程序。半双工版本的多路复用Rx输入和Tx输出，以允许在8个Ld包中具有输出禁用功能的收发器。

特征

•RS-485 I/O引脚上的IEC61000 ESD保护……±15kV

-所有其他引脚上的3级ESD水平…………>7kV HBM

•全故障安全（开路、短路、端接/浮动）接收器

•热插拔-Tx和Rx输出在

通电（仅限带输出启用引脚的版本）

•真正的1/8单元负载允许总线上最多256个设备

•单个3.3V电源

•高数据速率。高达20Mbps

•低静态电源电流。800µA（最大值）

-超低停机电源电流………….10nA

•-7V至+12V共模输入/输出电压范围

•半双工和全双工引脚

•提供三态Rx和Tx输出

•驱动器过载的限流和热关机

保护

•微型MSOP封装占用的板空间减少50%

•无铅（符合RoHS标准）

应用

•自动公用事业抄表系统

•高节点计数系统

•现场总线网络

•安全摄像头网络

•建筑环境控制/照明系统

•工业/过程控制网络
