说明

TPS54618-Q1器件是一个全齐全的6-Vin，6-A同步降压电流模式DC-DC转换器，带有两个集成的金属-氧化物半导体场效应晶体管（MOSFETs）。TPS54618-Q1设备可以在从200khz到2mhz的广泛的开关频率范围内工作。开关频率可以使用下拉电阻或在RT引脚上的外部施加的信号来设置。关于接口TPS54618-Q1系列设备的更多信息，请参考接口TPS57xxx-Q1、TPS65320-Q1系列和TPS65321（SLVA755）-Q1设备。

空载时的调节输出电压由等式1给出：

Vout=Vin×tON×fSW

哪里

•Vin=输入电压

•Vout=输出电压

•tON=开启时间

和
•fSW=开关频率

     对于给定的输入和输出电压，随着开关频率的增加，tON将会降低。如果tON低于内部电路设计所允许的最小值，输出电压可能不会跟踪内部0.8- V参考，因此将不会被调节。为了保持在更高的开关频率下的调节，tON必须保持在一个最小值以上。如果开关频率小于或等于数据表的最大值2 MHz，则tON将始终高于设计的最小值，并将调节输出。

2.35-MHz操作

进行了台架测试和芯片级模拟，以检查TPS54618-Q1是否可以保持在

同时以高于2.0MHz的频率切换。

台架测试和芯片级模拟的测试条件如下：

•电源输入电压：5.33 V

•调节输出电压：1.35 V

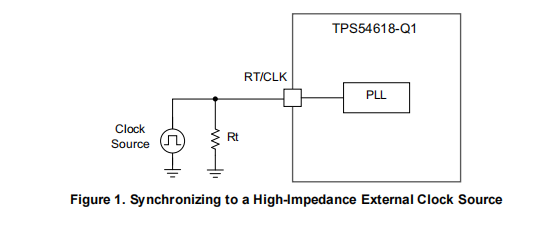

•工作台设置中的工作开关频率：2.35 MHz，与外部时钟同步，如图所示

如图1所示。

在这些测试条件下，TPS54618-Q1在100 mA负载下保持调节的接通时间

通过台架测量验证为109.6 ns

（1.35伏/5.33伏）×（1/2.35兆赫）=107.8纳秒（2）

在较高频率和输入电压下的最小可控接通时间被验证为小于90ns，

由第3节中的模拟证实。

2.5MHz操作模拟结果

使用输入和输出在2.5MHz时钟频率下进行全芯片断点模拟

下表中规定的电压，以确定内部电路允许的最小可控tON

设计选择2.5MHz时钟频率时，振荡器容差有一定裕度

确保它在2.35MHz时钟频率下工作。

•输入电压从5 V扫描到6 V

•输出电压编程为1.35 V

•使用135Ω电阻器将负载电流设置为10 mA

•LOUT=0.33µH，COUT=33µF

•RCOMP=3.83 kΩ，CZERO=1.5 nF，CPOLE=0 pF

模拟结果：

•瞬时开启行为正常

     在空载条件下，输入电压5.33 V、调节输出电压1.35 V和开关频率2.35 MHz的开关开启时间计算为107.8 ns。这高于基于仿真的内部电路设计所允许的105 ns的最小可控接通时间。TPS54618-Q1有望在此工作条件下保持调节，而不进入高达2.35mHz开关频率的脉冲跳跃模式。这一结果已被工作台测量在极端温度角的典型设备是准确的。
