5.5V 输入电压范围内运行的 N 沟道 MOSFET,并且支持 4A 的最大持续电流。VOUT 上升时间是可配置的 , 因此可以减小浪涌电流 。 TPS22965-Q1 和TPS22965W-Q1 器件包括一个 225Ω 片上负载电阻,用于在开关关闭时快速输出放电。
TPS22965x-Q1 器件采用节省空间的 2mm × 2mm 8引脚 WSON 小型封装 (DSG0008A),带有集成散热焊
盘 , 可实现较高的功率耗散 。 TPS22965-Q1 和TPS22965N-Q1 器件可在 –40°C 至 +105°C 的自然通风温度范围内正常运行。此外,TPS22965W-Q1 和TPS22965NW-Q1 器件采用相同的 WSON 封装(DSG0008B),具有可湿性侧面。其可在 –40°C 至+125°C 的自然通风温度范围内正常工作。
特性
• 符合汽车应用要求
– 符合 AEC-Q100 标准
– 器件温度等级 2:–40°C 至 +105°C
(TPS22965-Q1、TPS22965N-Q1)
– 器件温度等级 1:–40°C 至+125°C
(TPS22965W-Q1、TPS22965NW-Q1)
– 器件 HBM ESD 分类等级 3A
– 器件 CDM ESD 分类等级 C6
• 提供功能安全
– 可帮助进行功能安全系统设计的文档
• 集成型单通道负载开关
• 输入电压范围:0.8V 至 5.5V

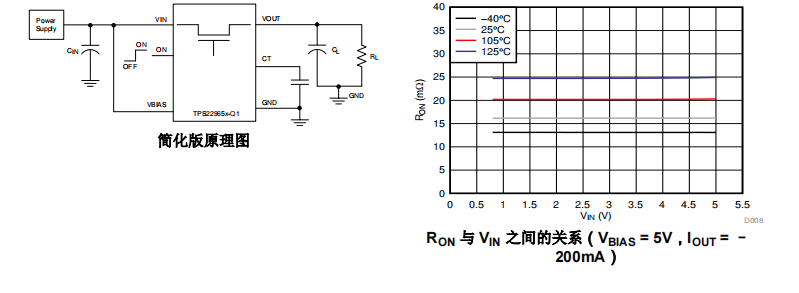

• 超低导通电阻 (RON)
– VIN = 5V (VBIAS = 5V) 时,RON = 16mΩ
– VIN = 3.6V (VBIAS = 5V) 时,RON = 16mΩ
– VIN = 1.8V (VBIAS = 5V) 时,RON = 16mΩ
• 4A 最大连续开关电流
• 低静态电流 (50µA)
• 低控制输入阈值支持使用
1.2V、1.8V、2.5V 和 3.3V 逻辑器件
• 可配置上升时间
• 快速输出放电 (QOD)(仅限 TPS22965-Q1 和
TPS22965W-Q1)
• 带有散热焊盘的 WSON 8 引脚封装
应用
• 汽车电子产品
• 信息娱乐系统
• 高级驾驶辅助系统 (ADAS)
