说明
SN65HVD10 、 SN75HVD10 、 SN65HVD11 、SN75HVD11、SN65HVD12 和 SN75HVD12 总线收发器都整合了一个三态差分线路驱动器,以及一个使用3.3V 单电源供电的差分输入线路接收器。这些器件专为平衡传输线路而设计,符合或超过 ANSI 标准 TIA/EIA-485-A 和 ISO 8482:1993。这些差分总线收发器是单片集成电路,旨在用于多点总线传输线路上的双向数据通信。驱动器和接收器具有高电平有效和低电平有效使能端,它们可以在外部连接在一起以用作方向控制。可以通过禁用驱动器和接收器来实现极低的器件待机电源电流。
驱动器差分输出端和接收器差分输入端在内部连接以形成差分输入/输出 (I/O) 总线端口,该端口设计用于在禁用驱动器或 VCC = 0 时为总线提供最小负载。这些器件具有较宽的正负共模电压范围,因此适用于共线应用。

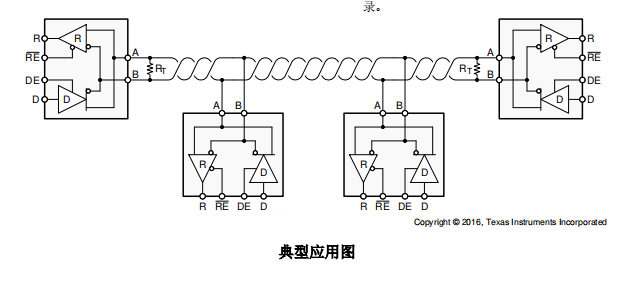

• 销售 (POS) 终端和网络 典型应用图 特性 • 使用 3.3V 电源供电 • 总线引脚 ESD 保护超过 16kV HBM • 可提供 1/8 单位负载选项(总线上多达 256 个节点) • 信号传输速率的可选驱动器输出转换次数有 11 Mbps、10 Mbps 和32Mbps 可选 • 符合或超出 ANSI TIA/EIA-485-A 的要求 •–7V 至12V 的总线引脚短路保护 • 低电流待机模式:1µA,典型值 • 开路、空闲总线和短接总线失效防护接收器 • 热关机保护 • 用于热插拔应用的无干扰上电和断电保护 • SN75176 封装 应用 • 数字电机控制 • 公用事业计量表 • 机箱至机箱互联 • 电子安全站 • 工业过程控制 • 楼宇自动化
