说明

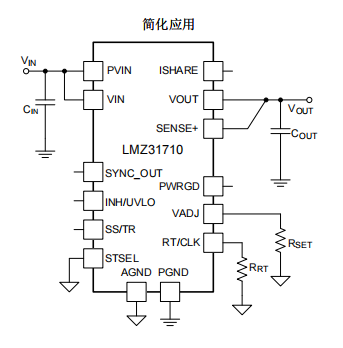

LMZ31710 电源模块是一款易于使用的集成式电源解决方案，它在一个扁平的 QFN 封装内整合了一个带有功率 MOSFET 的 10A 直流/直流转换器、一个屏蔽式电感器和多个无源器件。此整体电源解决方案仅需三个外部组件，并省去了环路补偿和磁性元件选择过程。
此器件采用 10 × 10 × 4.3mm QFN 封装，可轻松焊接到印刷电路板上，并可实现紧凑的负载点设计。此器件可实现超过 95% 的效率，具有热阻为 13.3°C/W 的出色功率耗散能力。LMZ31710 提供离散负载点设计所具有的灵活性和特性集，非常适合为广泛的集成电路(IC) 和系统供电。先进的封装技术可提供一个与标准QFN 贴装和测试技术兼容的稳健耐用且可靠的电源解决方案。
特性
•
完全集成的电源解决方案
–
小型扁平设计
– 与 LMZ31707 和 LMZ31704 之间具有引脚兼容性
–
10mm × 10mm × 4.3mm 封装
•
效率高达 95%
•
Eco-Mode™和轻负载效率 (LLE)
•
宽输出电压调节范围为
0.6V 至 5.5V，基准精度为 1%
•
支持针对更高电流的并行运行
•
可选分离电源轨可实现低至 2.95V 的
输入电压
•
可调节的开关频率范围（200kHz 至 1.2MHz）
•
与外部时钟同步
•
提供 180° 异相位时钟信号
•
可调慢速启动
•
输出电压排序和跟踪
•
电源正常输出
•
可编程欠压锁定 (UVLO)
•
过流和过热保护
•
预偏置输出启动
•
工作温度范围：–40°C 至 +85°C
•
增强的散热性能：13.3°C/W
•
符合 EN55022 B 类辐射发射标准
- 集成屏蔽式电感器
•
利用 LMZ31710 并借助 WEBENCH® 电源设计器创建定制设计方案
应用
•
宽带和通信基础设施
•
自动测试和医疗设备
•
紧凑型 PCI/PCI 快速接口/PXI 快速接口
•
DSP 和 FPGA 负载点 应用
