说明

汽车行业需要指示灯和 LCD 局部调光背光照明应用。对于此类应用，多数人认为多通道恒定电流 LED驱动器是必要的。要求是获取相同的 LED 亮度和色温。从系统级安全方面考虑，LED 驱动器必须能够检测故障。

TLC6C5716-Q1 器件是一款车用 16 通道恒定电流RGB LED 驱动器，其可在 LED 进行测试。TLC6C5716-Q1 器件可提供最高 50mA 的输出电流（由外部电阻器设置）。该器件具有一个 7 位点校正，每路输出 2 个范围。该器件还具有一个针对每个颜色组输出的 8 位亮度控件。

可通过 12 位、10 位或 8 位灰度控制调整每个输出的亮度。该器件的电路能够检测各种系统故障，其中包括LED 故障、邻近引脚短路故障、基准电阻器故障等。压摆率控件具有 2 个可调节位置，可最大限度的降低

系统噪声。输出电平由一个 LED 组流向另一个 LED组时，其变化存在一定的时间间隔。此时间间隔有助于

降低起动电流。SDI 和 SDO 引脚允许串联多个器件，并通过 1 个串行接口控制。

特性

符合面向汽车应用的 AEC-Q100 标准，具有

– 器件温度等级 1：–40°C 至 125°C，TA

16 个恒定电流阱输出通道

50mA 最大输出电流

8V 最大输出电压

– 两个输出组：OUTRn、OUTBn

输出电流调整

7 位点校正 (DC)，适用于每个通道

8 位亮度控制功能 (BC)，适用于每个组

集成 PWM 灰度发生器

– 可为每个单独通道进行 PWM 调光

– 可调节全局灰度模式：12 位、10 位和 8 位

保护和诊断

LED 开路检测 (LOD)、LED 短路检测 (LSD)、

输出 GND 短路检测 (OSD)

– 邻近的引脚短路 (APS) 检测

– 预热警告 (PTW)、热关断 (TSD)

IREF 电阻器开路 (IOF) 及短路检测 (ISF) 和保护

– 用于 GCLK 错误检测和 LOD_LSD 寄存器错误

检查的负位切换

LOD_LSD 电路自检

可编程输出转换率

输出通道组延迟

串行数据接口

应用

车用仪表盘

车用局部调光显示屏

车用面板

车用 HVAC 控制面板

车用中心堆栈显示屏

车内 RGB 环境照明

车用线控换档和变速器

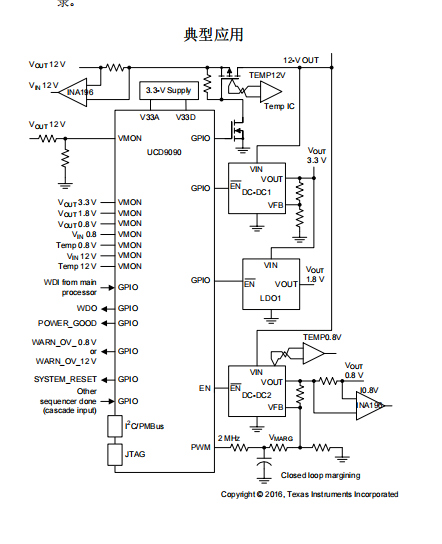

典型应用原理图
