说明
Si5335是一种高度灵活的时钟发生器，能够合成4个完全非整数相关的频率高达350 MHz。该设备有四组输出，每个组支持一个差分对或两个单端输出。使用硅实验室的专利多合成分数分频器技术，所有输出都保证有0 ppm的频率合成误差，无论配置如何，从而可以用一个设备替换多个时钟集成电路和晶体振荡器。
Si5335支持最多三种独立的、可通过引脚选择的设备配置，使一个设备可以取代三个独立的时钟发生器或缓冲集成电路。为了简化系统设计，最多提供了5个用户可分配和引脚可选择的控制引脚，支持pcie兼容的扩频控制、主和/或单独输出启用、频率计划选择和设备复位。两个可选择的PLL环路带宽支持应用程序中的抖动衰减，如PCIe和DSL。
特征
n低功耗MultiSynth™ 技术
启用独立的、任何频率
四个频率的合成
n可配置为时钟发生器或
时钟缓冲装置
n三种独立的、用户可分配的、引脚可选择的设备配置
n具有高度可配置的输出驱动器
最多四个差分输出，八个
单端时钟输出，或两者的结合
n 0.7 ps RMS的低相位抖动
n灵活的输入参考：
l外部晶体：25或27 MHz
l CMOS输入：10至200 MHz
l SSTL/HSTL输入：10至350 MHz
l差分输入：10至350 MHz
n可独立配置的输出
支持任何频率或格式：
l LVPECL/LVDS/CML:1至350兆赫
l高速缓冲存储器：1至250兆赫
l CMOS：1至200 MHz
l SSTL/HSTL:1至350兆赫
n每个驱动器的独立输出电压：
1.5、1.8、2.5或3.3伏
n单芯电源，性能优异
PSRR:1.8、2.5、3.3伏
n最多五个用户可分配引脚
功能简化了系统设计：
SSENB（扩频控制），
RESET、主OEB或每个引脚的OEB，
和频率计划选择（FS1，FS0）
n信号丢失报警
n PCIe Gen 1/2/3/4通用时钟
顺从的
n PCIe Gen 3 SRNS兼容
n两个可选环路带宽
设置：1.6 MHz或475 kHz
n通过基于网络的方式轻松定制
公用事业
n小尺寸：4 x 4 mm，24-QFN
n低功率（核心）：
l 45 mA（PLL模式）
l 12 mA（缓冲模式）
n宽温度范围：-40至+85摄氏度
应用
以太网交换机/路由器
PCI Express第1/2/3/4代
PCIe抖动衰减
DSL抖动衰减
广播视频/音频定时
处理器和FPGA时钟
MSAN/DSLAM/PON公司
光纤通道、SAN
电信线路卡
1 GbE和10 GbE

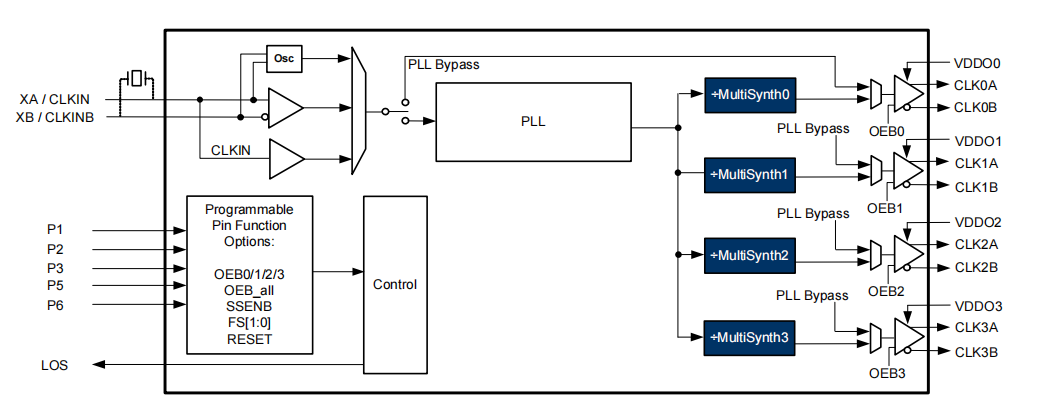

原理框图
