概述
AD8436是新一代精密跨导线性、低功耗、真RMS-TO-DC转换器单片系统。它可以精确计算交流波形RMS值的直流等效值，包括由开关模式电源供电和三端双向可控硅控制的复杂模式。它能在很宽的输入电平(见图2)和温度范围提供高精度转换。凭借最新的ADI公司技术，可确保≤±0.5%的精度以及≤10 μV的输出失调。CF值介于1到10时，波峰因数误差小于0.5%。
由于消除了内部偏置电流，驱动低阻抗负载时，精密直流输出缓冲器可提供极低的失调电压，将误差降至最小。AD8436不同于数字解决方案，它在高低幅度时性能均不会受开关电路的限制(见图2)。它能够响应<100 μV和>3 V的输入信号，扩展了动态范围，无需外部调整，并且可以适应严苛的低电平信号条件，支持很宽的超量程而不会箝位。
AD8436提供真RMS结果，成本低于峰值法、均值法或数字解决方案。无需考虑编程成本或处理器开销，4 mm x 4mm封装可轻松适合空间紧凑的应用。片上缓冲放大器能够提供最宽的选择范围，而不受成本影响。成本最低的应用只需一个外部求平均值电容。内置的高阻抗FET缓冲提供了一个接口，可用于外部衰减器、频率补偿或驱动低阻抗负载。它拥有一对匹配的内部电阻，可轻松实现增益为2或更高增益配置，可用输入范围还能够扩展至更低。AD8436具有低功耗精密输入缓冲，非常适合便携式万用表和其他电池供电应用。
AD8436采用单电源或双电源供电，电压范围为±2.4 V (4.8 V)至±18 V (36 V)。A级和J级采用紧凑的20引脚4 mm x 4 mm芯片级封装；A级还提供20引脚QSOP封装。工作温度范围有两种：A级为−40°C至125°C，J级为0°C至70°C。

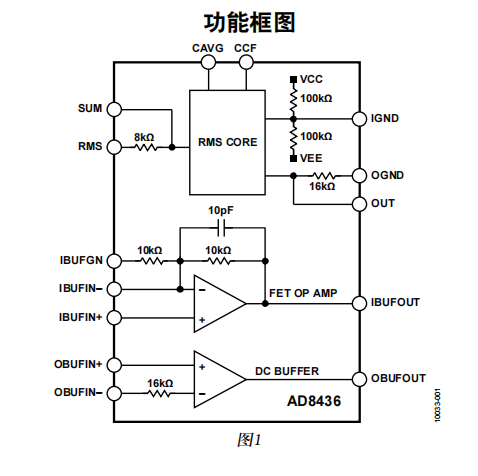

特性
提供交流波形的真RMS或平均整流值
任意输入电平时均能迅速建立
精度：±10 μV读数的± 0.5%
宽动态输入范围
100 μV rms至3 V rms (8.5 V p-p)满量程输入范围
采用外部调整时输入值更大
宽带宽：
−3 dB (300 mV)带宽为1 MHz
1%附加误差带宽为65 kHz
零转换器直流输出失调
无残留开关产物
额定300 mV rms输入
精确转换，波峰因数高达10
低功耗：±2.4 V时典型值为300 µA
高阻抗FET单独供电的输入缓冲器
RIN ≥ 1012 Ω，CIN ≤ 2 pF
精密直流输出缓冲器
宽电源电压范围
双电源：±2.4 V至±18 V；单电源：4.8 V至36 V
4 mm × 4 mm LFCSP和8 mm × 6 mm QSOP封装
ESD保护
