说明
ADS42LB49 和 ADS42LB69 是高线性度、双通道、14 和 16 位250MSPS 模式转换器 (ADC) 系列，支持 DDR 和QDR LVDS 输出接口。已缓冲模拟输入在大大减少采样保持毛刺脉冲能量的同时，在宽频率范围内提供统一的输入阻抗。采样时钟分频器可实现更灵活的系统时钟架构设计。
ADS42LBx9 以低功耗在宽输入频率范围内提供出色的无杂散动态范围 (SFDR)。
特性
•双通道
•14 和 16 位分辨率
•最大时钟速率：250MSPS
•支持高阻抗输入的模拟输入缓冲器
•支持
1 分频，2 分频和 4 分频的灵活输入时钟缓冲器
•2VPP 和 2.5VPP 差分满量程输入（SPI 可编程）
•双倍数据速率 (DDR) 或四倍数据速率 (QDR) 低压差分信令 (LVDS) 接口
•64 引脚超薄型四方扁平无引线 (VQFN) 封装 (9mm× 9mm)
•功耗：820mW/通道
•间隙抖动：85 fs
•内部抖动
•通道隔离：100dB

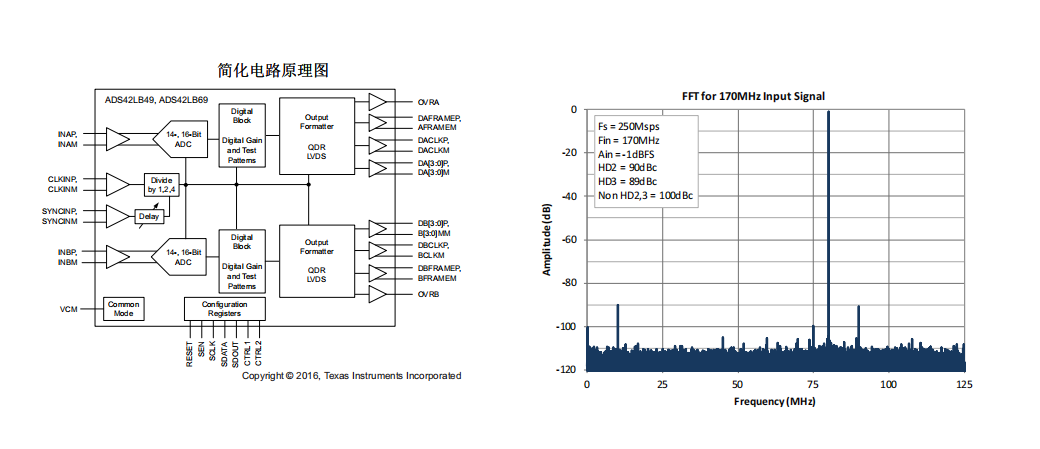

•fIN = 170MHz、2 VPP、–1dBFS 条件下的性能
– 信噪比 (SNR)：73.2dBFS
– 无杂散动态范围 (SFDR)：
–87dBc（二次谐波 (HD2) 和三次谐波
(HD3)）
–100dBc（非 HD2 和 HD3）
•fIN = 170MHz、
2.5 VPP、–1dBFS 条件下的性能：
–SNR：74.9dBFS
–SFDR：
–85dBc（HD2 和 HD3）
–97dBc（非 HD2 和 HD3）
应用
•通信和线缆基础设施
•多载波、多模蜂窝接收器
•雷达和智能天线阵列
•宽带无线
•测试和测量仪器
•软件定义的和多样性射频
•微波和双通道 I/O 接收器
•集线器
•功率放大器线性化
