概述
CA-IS3062 是一款隔离式控制区域网络（CAN）物理层收发器，同时内部集成隔离式 DC-DC 转换器。符合ISO11898-2 标准的技术规范。此器件采用片上二氧化硅（SiO2）电容作为隔离层，在 CAN 协议控制器和物理层总线之间创建一个完全隔离的接口，配合内部集成的隔离式 DC-DC，可隔绝噪声和干扰并防止损坏敏感电路。

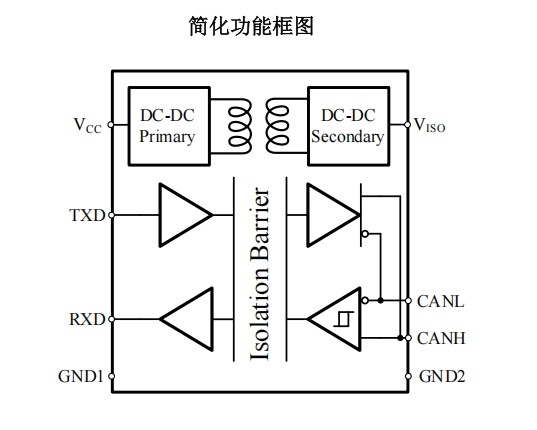

CA-IS3062 采用 SOIC 表面贴片封装形式，将 2 通道数字隔离器，CAN 收发器以及隔离式 DC-DC 集成化，芯片全局仅需要逻辑侧一个 5V 电源，实现了全隔离式 CAN 收发器方案。
CA-IS3062 可为 CAN 协议控制器和物理层总线分别提供差分接收和差分发射能力，信号传输速率最高可达 1Mbps。该器件具有限流、过压和总线故障保护（ -40 V至 40 V）以及热关断功能，可防止输出短路，共模电压范围为 -12 V 至 12 V。CA-IS3062 额定温度范围为 -40°C至 125°C，提供宽体 SOIC16 封装。
产品特性
符合 ISO11898-2 标准
高达 5000VRMS隔离耐压
集成隔离式 DC-DC 转换器(含变压器)
逻辑侧 I/O 电压范围支持 4.5V ~ 5.5 V
信号传输速率高达 1 Mbps
高共模瞬态抗扰度：150 kV/μs(典型值)
-40 V 至 40 V 的总线故障保护
低环路延时：
- 150 ns（典型值）
- 210 ns（最大值）
驱动器（TXD）主动态超时功能
热关断保护
总线最多可支持 110 个节点
无电节点不干扰总线
温度范围： -40°C 至 125°C
安全和法规认证（申请中）：
- 61010-1 的 VDE 认证
- 符合 UL 1577 认证， 1 分钟 5 kVRMS
- 符合 IEC 60950-1、 IEC 61010-1 和 IEC 60601-1 认
证
- 符合 EN/UL/CSA 60950-1 审批的 TUV 5kVRMS增强
绝缘
- 符合 GB4843.1-2011 的 CQC 增强绝缘
应用
CAN 数据总线
工业现场网络
楼宇和温室环境控制自动化
安防系统
运输
医疗
电信
