描述
SN65MLVD20xx设备是多点低压差分（M-LVDS）线路驱动器和接收器，经过优化，可在高达100 Mbps的信号速率下运行。所有部件均符合多点低压差分信号（M-LVDS）标准TIA/EIA-899。
SN65MLVD20xx设备比之前的设备有了增强。改进的功能包括控制驱动器输出的转换速率，以帮助减少未端接短截线的反射，从而提高信号完整性。此外，总线引脚上的8-kVESD保护更坚固。
保持了相同的封装外形定义，以便轻松替换系统性能升级。
SN65MLVD20xx设备是多点低压差分（M-LVDS）线路驱动器和接收器，经过优化，可在高达100 Mbps的信号速率下运行。所有部件均符合多点低压差分信号（M-LVDS）标准TIA/EIA-899。
SN65MLVD20xx设备比之前的设备有了增强。改进的功能包括控制驱动器输出的转换速率，以帮助减少未端接短截线的反射，从而提高信号完整性。此外，总线引脚上的8-kVESD保护更坚固。
保持了相同的封装外形定义，以便轻松替换系统性能升级。
这些设备的特点是可在–40°C至85°C的温度范围内运行。
功能
•低压差30-Ω 至55-Ω 线路驱动程序
以及信号速率（1）高达100 Mbps、时钟频率高达50 MHz的接收机
•1型接收机包括25 mV的
滞后（SN65MLVD200A、SN65MLVD202A）
•2型接收机提供偏移（100 mV）
检测断路和空闲总线的阈值
条件（SN65MLVD204A、SN65MLVD205A）
•符合或超过M-LVDS标准
TIA/EIA-899多点数据交换
•控制驱动器输出电压转换时间，提高信号质量
•–1 V至3.4 V的共模电压范围允许使用2 V的接地噪声进行数据传输
•禁用或VCC时，总线引脚阻抗高≤ 1.5伏
•200 Mbps设备可用（SN65MLVD201、SN65MLVD203、SN65MLVD206、SN65MLVD207）
•母线引脚ESD保护超过8 kV
•可用包：
–8针SOIC SN65MLVD200A、SN65MLVD204A
–14针SOIC SN65MLVD202A、SN65MLVD205A
•改进了SN65MLVD200的替代品，
SN65MLVD202A、SN65MLVD204A和SN65MLVD205A设备

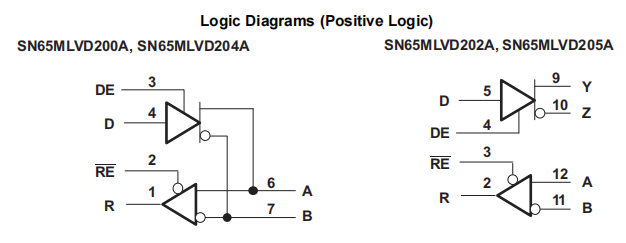

逻辑图(正逻辑）
