SN65HVD230QDRG4Q1 汽车类 3.3V CAN 收发器 价格优势

描述

   SN65HVD230Q、SN65HVD231Q和SN65HVD232Q控制器局域网(CAN)收发器设计用于德州仪器TMS320Lx240x3.3-VDSPs与CAN控制器，或与同等设备。它们打算用于使用符合ISO11898标准的CAN串行通信物理层的应用程序。每个CAN收发器被设计为向总线提供差分传输能力和向CAN控制器提供差分接收能力。

    这些设备设计为在特别恶劣的环境下运行，具有交叉线保护，接地损失和过电压保护，超温保护，以及宽的共模范围。

    该收发器将单端CAN控制器与工业、建筑自动化和汽车应用中的差动CAN总线进行接口。它在总线上运行在一个-2v到7v的共模范围内，并且它能够承受±25V的共模瞬态。

    在SN65HVD230Q和SN65HVD231Q上，RS（引脚8）提供了三种不同的操作模式：高速、坡度控制和低功耗模式。高速操作模式是通过将针脚8连接到地面来选择的，允许发射机输出晶体管尽可能快地打开和关闭，而不限制升降斜坡。升降坡度可以通过将电阻连接到地面来调整，因为坡度与引脚的输出电流成正比。这种坡度控制采用外部电阻值为10kΩ，实现15V/µs旋转速率，达到100kΩ，实现2V/µs旋转速率。

    SN65HVD230Q的电路进入低电流待机模式，在此期间，如果对RS施加高逻辑电平，驱动器被关闭，接收器保持活动状态。当总线上出现主导状态(总线差分电压>900mV典型)时，DSP控制器反转这种低电流待机模式。

    SN65HVD230Q和SN65HVD231Q之间的独特区别在于，当RS（引脚8）时，SN65HVD231Q的驱动器和接收器都关闭，并保持在该睡眠模式，直到RS上的低逻辑电平重新激活电路。

   Vref(SN65HVD230Q和SN65HVD231Q上的引脚5)可作为VCC/2电压参考。SN65HVD232Q是一个基本的CAN收发器，没有添加的选项；引脚5和8是NC，没有连接。

功能
适用于汽车应用
ESD保护超过2000 V
MIL-STD-883，方法3015；超过200 V
使用机器型号（C=200 pF，R=0）
使用3.3 V电源工作
PCA82C250的低功耗更换
脚印
母线/引脚ESD保护超过15 kV HBM
受控驱动器输出转换时间
改进了SN65HVD230Q上的信号质量
和SN65HVD231Q
无电源节点不会干扰总线
符合
ISO 11898标准
低电流SN65HVD230Q待机模式
370µA典型值
低电流SN65HVD231Q睡眠模式
0.1µA典型值
专为信令速率而设计‡高达
1兆位/秒（Mbps）
过温度保护
断路故障保护设计

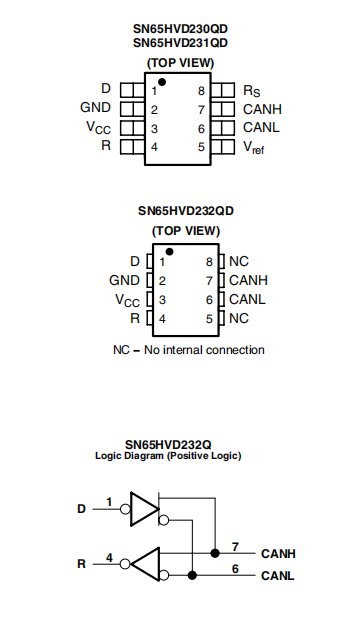

逻辑图（正逻辑）
