FS32K146HFT0VLLT LQFP-100 ARM微控制器

S32K1xx数据表

•支持S32K116、S32K118、S32K142、S32K142W、，

S32K144、S32K144W、S32K146和S32K148

–S32K142W和

S32K144W设备系列是初步的，直到

这些设备达到鉴定要求

•以下两个附件可用于

数据表：

–S32K1xx\u Orderable\u Part\u Number\uList。xlsx

–S32K1xx\u Power\u Modes\u配置。xlsx

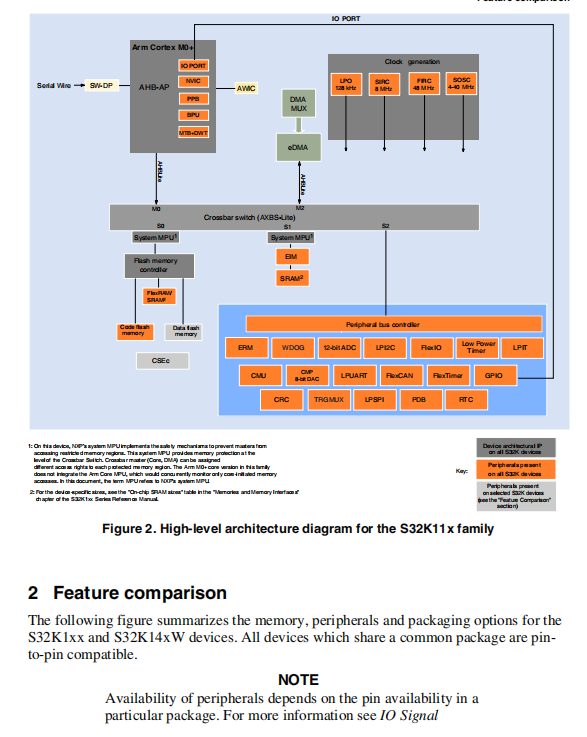

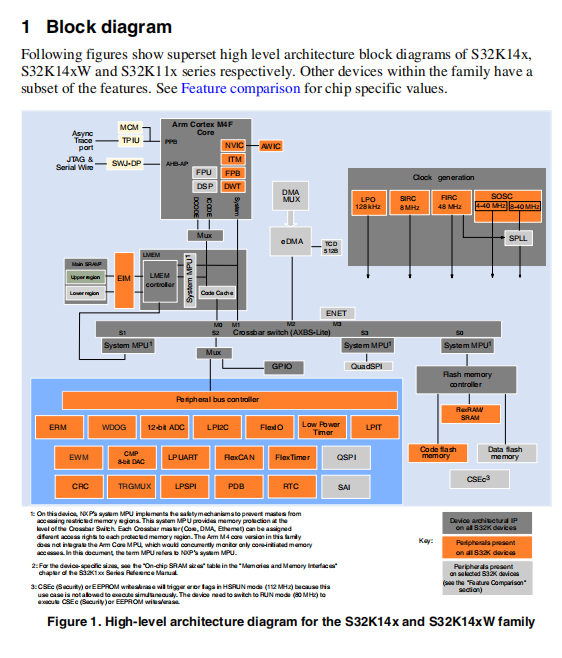

主要特点

•运行特性

–电压范围：2.7 V至5.5 V

–环境温度范围：-40°C至105°C

hs运行模式，运行模式为-40°C至150°C

•手臂™ Cortex-M4F/M0+内核，32位CPU

–支持高达112 MHz的频率（hs运行模式）

每MHz 1.25 Dhrystone MIPS

–基于Armv7体系结构的Arm核心和

Thumb®-2 ISA

–集成数字信号处理器（DSP）

–可配置嵌套向量中断控制器

（NVIC）

–单精度浮点单元（FPU）

•时钟接口

–4-40 MHz快速外部振荡器（SOSC），最多

至50 MHz DC外部方形输入时钟输入

外部时钟模式

–48 MHz快速内部RC振荡器（FIRC）

–8 MHz慢速内部RC振荡器（SIRC）

–128 kHz低功率振荡器（LPO）

–高达112 MHz（HSRUN）的系统锁相

回路（SPLL）

–高达20 MHz TCLK和25 MHz SWD\U CLK

–32 kHz实时计数器外部时钟

（RTC\U CLKIN）

•电源管理

–低功耗Arm Cortex-M4F/M0+核心

卓越的能效

–电源管理控制器（PMC），具有多个

电源模式：HSRUN、RUN、STOP、VLPR和

VLPS。注：CSEc（安全）或EEPROM写入/

擦除将在HSRUN模式（112）下触发错误标志

MHz），因为此用例不允许

同时执行。设备需要

切换到运行模式（80 MHz）以执行CSEc

（安全）或EEPROM写入/擦除。

–上支持时钟选通和低功耗操作

特定外围设备。

•内存和内存接口

–高达2 MB的程序闪存，带ECC

–64 KB FlexNVM，用于带ECC的数据闪存

和EEPROM仿真。注：CSEc（安全）或

EEPROM写入/擦除将触发中的错误标志

hs运行模式（112 MHz），因为此用例

不允许同时执行。设备

需要切换到运行模式（80 MHz）至

执行CSEc（安全）或EEPROM写入/擦除。

–带ECC的高达256 KB SRAM

–高达4 KB的FlexRAM用作SRAM或

EEPROM仿真

–高达4 KB的代码缓存，可最大限度地降低性能

内存访问延迟的影响

–带HyperBus的QuadSPI™ 支持

•混合信号模拟

–最多两个12位模数转换器

（ADC），每个端口最多32个通道模拟输入

单元

–一个内部8位模拟比较器（CMP）

数模转换器（DAC）

•调试功能

–串行线JTAG调试端口（SWJ-DP）组合

–调试监视点和跟踪（DWT）

–仪器跟踪宏电池（ITM）

–测试端口接口单元（TPIU）

–闪存补丁和断点（FPB）单元

•人机界面（HMI）

–最多156个GPIO引脚，具有中断功能

–不可屏蔽中断（NMI）

•通信接口

–最多三个低功耗通用异步收发器（LPUART/LIN）模块，支持DMA

和低功耗可用性

–最多三个低功耗串行外围接口（LPSPI）模块，支持DMA和低功耗可用性

–最多两个低功耗内部集成电路（LPI2C）模块，支持DMA和低功耗可用性

–最多三个FlexCAN模块（带可选CAN-FD支持）

–FlexIO模块，用于模拟通信协议和外围设备（UART、I2C、SPI、I2S、LIN、PWM等）。

–最多一个10/100Mbps以太网，支持IEEE1588和两个同步音频接口（SAI）模块。

•安全和安保

–加密服务引擎（CSEc）实现了一组全面的加密功能，如

SHE（安全硬件扩展）功能规范。注：CSEc（安全）或EEPROM写入/擦除将

在HSRUN模式（112 MHz）下触发错误标志，因为不允许同时执行此用例。这个

设备需要切换到运行模式（80 MHz）才能执行CSEc（安全）或EEPROM写入/擦除。

–128位唯一标识（ID）号

–闪存和SRAM存储器上的纠错码（ECC）

–系统内存保护单元（系统MPU）

–循环冗余校验（CRC）模块

–内部看门狗（WDOG）

–外部看门狗监视器（EWM）模块

•定时和控制

–多达8个独立的16位FlexTimer（FTM）模块，提供多达64个标准通道（IC/OC/PWM）

–一个16位低功耗计时器（LPTMR），具有灵活的唤醒控制

–两个带灵活触发系统的可编程延迟块（PDB）

–一个32位低功耗中断计时器（LPIT），带4个通道

–32位实时计数器（RTC）

•包装

–32针QFN、48针LQFP、64针LQFP、100针LQFP、100针MAPBGA、144针LQFP、176针LQFP封装

选项

•使用DMAMUX的16信道DMA，最多63个请求源
