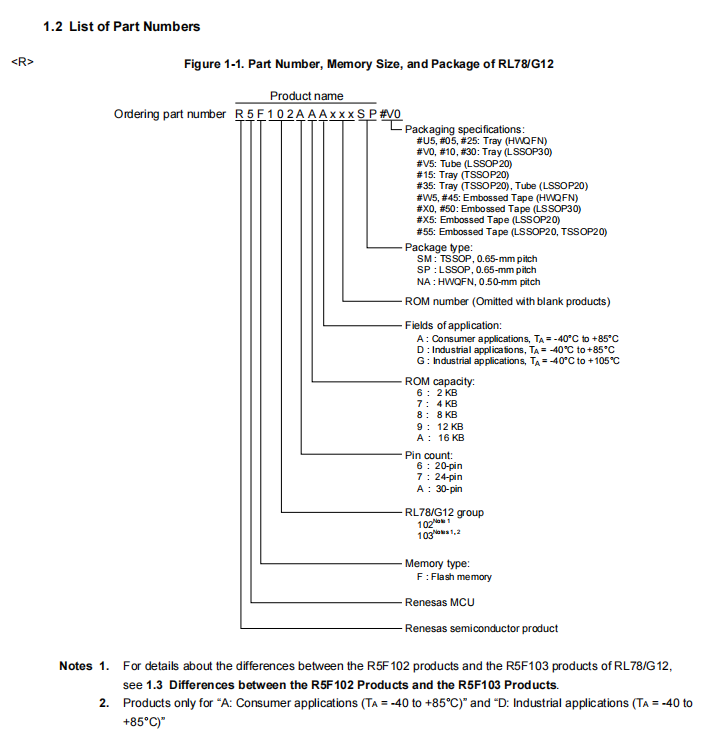

R5F10268ASP#55 LSSOP-20 RENESAS 价格优势

     用于通用应用的真正低功耗平台(63μA/MHz)，1.8V到5.5V操作，2-16Kbyte代码闪存，24MHz31 DMIPS

特征

超低功耗技术

 VDD=1.8至5.5 V的单电源电压，其中

可在低电压下工作

 暂停模式

 停止模式

 休眠模式

RL78 CPU核心

 具有三级管道的CISC体系结构

 最短指令执行时间：可以更改

来自高速（0.04167s： 24 MHz运行时

高速片上振荡器）到超低速（1s：

@1 MHz操作）

 地址空间：1 MB

 通用寄存器：（8位寄存器x 8）x 4组

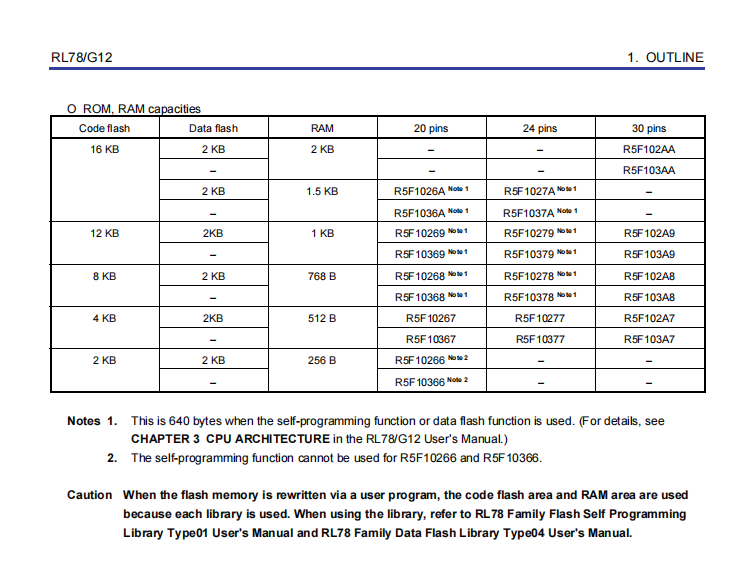

 片上RAM：256 B至2 KB

代码闪存

 代码闪存：2至16 KB

 块大小：1 KB

 禁止块擦除和重写（安全

功能）

 片上调试功能

 自编程（具有flash shield窗口功能）

数据闪存注释

 数据闪存：2 KB

 后台操作（BGO）：说明如下

重写时从程序内存执行

数据闪存。

 重写次数：1000000次（典型）

 重写电压：VDD=1.8至5.5 V

高速片上振荡器

 从24 MHz、16 MHz、12 MHz、8 MHz、6 MHz、，

4 MHz、3 MHz、2 MHz和1 MHz

 高精度：+/-1.0%（VDD=1.8至5.5 V，TA=-20

至+85°C）

工作环境温度

 TA=-40至+85°C（A：消费者应用，D：

工业应用）

 TA=-40至+105°C（G：工业应用）注

电源管理和复位功能

 片上通电复位（POR）电路

 片上电压检测器（LVD）（选择中断和

从12个级别重置）

DMA（直接内存访问）控制器注释

 2个通道

 8/16位SFR之间传输期间的时钟数

和内部RAM：2个时钟

乘法器和除法器/乘法累加器

 16位x 16位=32位（无符号或有符号）

 32位x 32位=32位（无符号）

 16位x 16位+32位=32位（无符号或

已签名）

串行接口

 CSI：1至3个通道

 UART：1至3个通道

 简化的I2C通信：0到3个通道

 I2C通信：1通道

计时器

 16位计时器：4到8个通道

 12位间隔计时器：1个通道

 看门狗定时器：1个通道（可通过

专用低速片上

振荡器）

模数转换器

 8/10位分辨率A/D转换器（VDD=1.8至5.5 V）

 8至11个通道，内部参考电压（1.45 V），

和温度传感器注释

输入/输出端口

 输入/输出端口：18至26

（N-ch开漏输入/输出[耐受电压6 V]：2，

N-ch开漏输入/输出[VDD耐受电压]：4至9）

 可设置为N-ch漏极开路、TTL输入缓冲区和

片上上上拉电阻器

 不同电位接口：可连接到1.8/2.5/3

V设备

 片内钥匙中断功能

 片上时钟输出/蜂鸣器输出控制器

其他

 片上BCD（二进制编码十进制）校正电路

注释只能在HS（高速主）中选择

模式

备注安装的功能取决于产品。
