描述

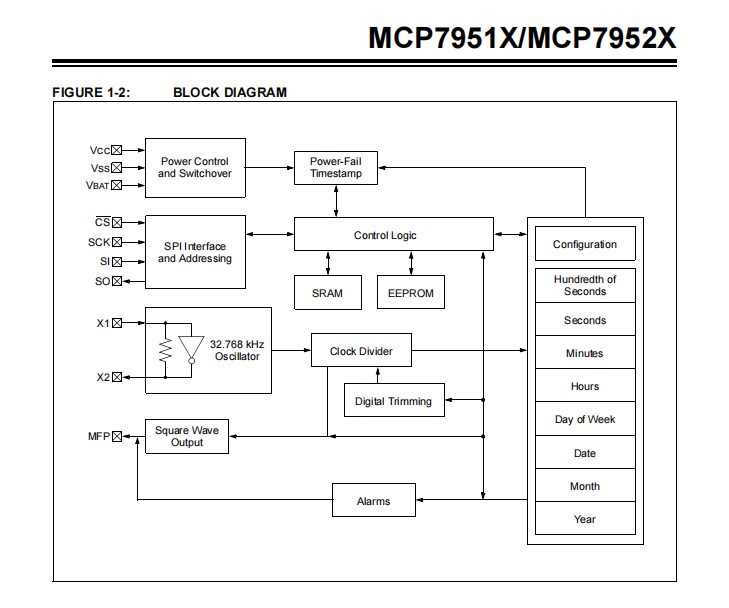

     MCP795XX实时时钟/日历(RTCC)使用内部计数器跟踪小时、分钟、秒、秒、百秒、天、月、年和日。警报可以在所有计数器上配置，包括数月。对于使用和配置，MCP795XX支持高达5MHz的SPI通信。

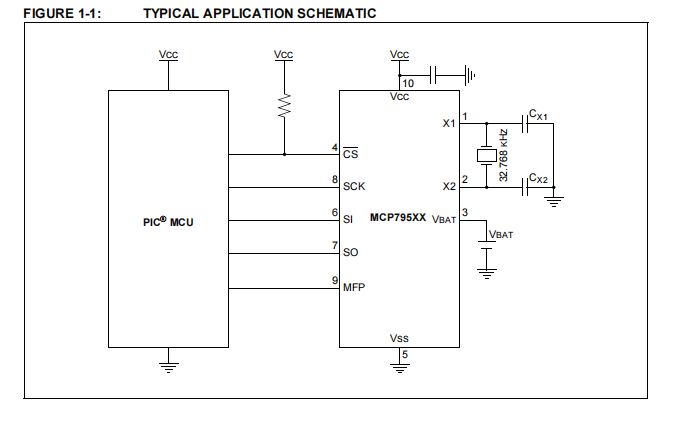

   MCP795XX设计使用使用32.768 kHz音叉晶体与外部晶体负载电容器。片上数字微调可用于调整由晶体容差和温度引起的频率变化。

    当主电源丢失时，SRAM和计时电路由备用电源供电，使设备能够保持准确的时间和SRAM内容。设备切换到备份电源和主电源返回的时间都由电源故障时间戳记录。

   MCP795XX具有128位的EEPROM，只有在解锁序列后才能写入，这使得它成为存储唯一ID或其他关键信息的理想选择。MCP795X1和MCP795X2分别用EUI-48和EUI-64地址进行了预编程。此外，您还可以使用自定义编程功能。

    MCP795XX具有一个用于输出可选择的频率方波或报警信号的共享引脚。

计时功能

•实时时钟/日历（RTCC）：

-小时、分、秒、百分之一

秒、星期几、日期、月份、年份

-闰年补偿至2399

-12/24小时模式

•用于32.768 kHz晶体的振荡器：

-针对6-9 pF晶体进行了优化

•片内数字微调/校准：

-±1 ppm分辨率

-±259 ppm范围

•双可编程报警

•具有可选频率的时钟输出功能

•电源故障时间戳：

-从电池切换到电池的登录时间

模式

低功耗功能

•宽电压范围：

-工作电压范围为1.8V至3.6V

-备用电压范围为1.3V至3.6V

•低典型计时电流：

-从VCC运行：3.0V时为1.2µA

-VBAT工作电压：1.0µA，3.0V

•自动切换到备用电池

用户内存

•64字节电池支持的SRAM

•1 Kbit或2 Kbit EEPROM：

-软件写保护

-页面写入最多8字节

-耐久性：100万次擦除/写入周期

•128位受保护的EEPROM区域：

-健壮的写解锁序列

-EUI-48™ MAC地址（MCP795X1）

-EUI-64™ MAC地址（MCP795X2）

工作范围

•SPI串行接口：

-SPI时钟频率高达5 MHz

•温度范围：

-工业（I）：-40°C至+85°C

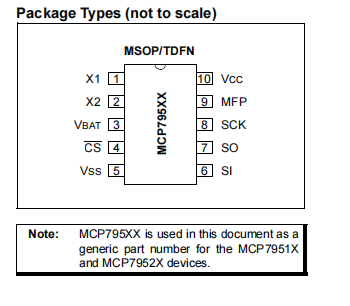

包装

•10导MSOP和TDFN
