特征
•4个输入引脚，提供灵活的PWM配置
•主动夹紧
•低功耗模式（待机）
•用于诊断和控制的16位SPI
•菊花链功能还与8位SPI设备兼容
•绿色产品（符合RoHS）
•AEC合格

描述

TLE8108EM是PG-SSOP-24封装中的一个8通道低侧开关，提供嵌入式保护功能。

它是专门设计为动力系统汽车应用。实现串行外围接口(SPI)对设备和负载进行控制和诊断。四个可配置的直接输入可用于控制PWM中的输出。该装置是单一集成的。内部开关是电源n-mosfet。

诊断反馈信息

•通过SPI寄存器锁定诊断信息

•超温检测（DOT）

•过载检测对应于接通状态下的电池短路（SCB）。

•断开状态下的开路负载检测（OL）

•关闭状态下对地短路检测（SCG）

保护功能

•过载开关关闭

•过热关闭

•静电放电（ESD）

应用

•电阻、电感和电容负载

•专为汽车应用中的驱动继电器设计

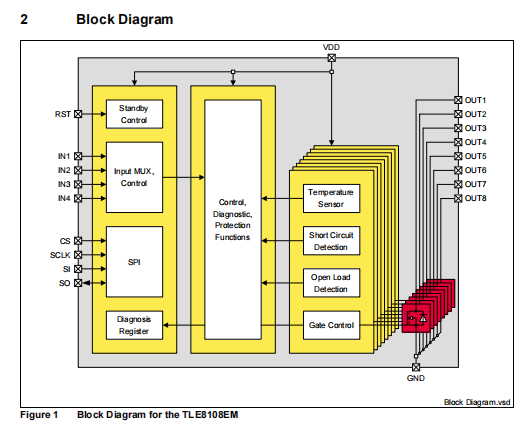

总说明

TLE8108EM是一个8通道低侧继电器开关，设计为典型的汽车继电器，提供嵌入式保护功能。PG-SSOP-24包用于获得占用优化解决方案。16位串行外围接口(SPI)用于设备和负载的控制和诊断。SPI接口提供了菊花链功能。

TLE8108EM配备了4个输入引脚，可用于直接控制其专用通道，从而在设计和PCB布局上提供了灵活性。输入的多路复用器通过SPI进行控制。

该设备提供了对负载的全面诊断，即开路负载、对地短路以及对电池短路检测。SPI诊断位指示可能发生的闭锁的故障条件。

每个输出级都有短路保护。如果发生过载，受影响的通道将关闭。每个通道都有温度传感器，可以在温度过高时保护设备。

该设备由单一电源供电。它的工作电压为标称值为5V。

内部开关是电源n-mosfet。输入端是接地参考的CMOS兼容的。该设备被单独集成在智能电力技术中。

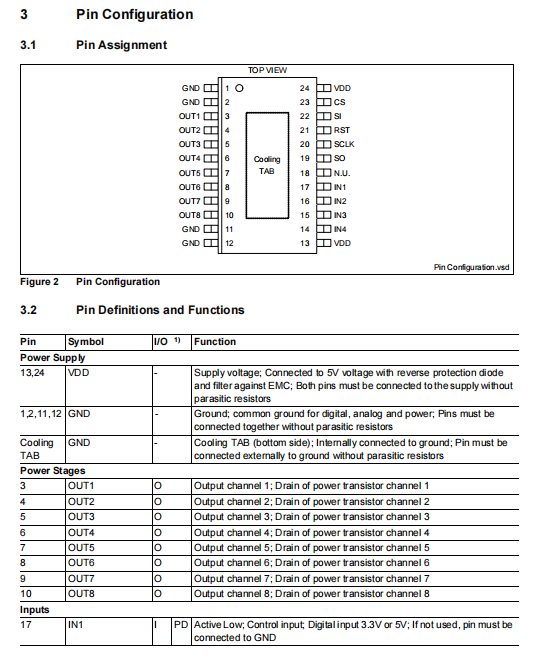

所有输出引脚都在设备的一侧，而另一侧将信号捆绑到微控制器，从而促进PCB布局。

可以将每个通道设置为清除模式(CLR)，以清除诊断标志；在CLR状态中，输出被关闭，诊断电流被禁用。
